Кристаллизаторы
Кристаллизатор - одно из основных устройств машины непрерывного литья заготовок, в котором происходит формирование слитка. Функция кристаллизатора – начать процесс отверждения жидкой стали, поступающей в кристаллизатор, путем формирования корочки слитка, толщина которой по выходе из кристаллизатора была достаточной, чтобы выдержать давление столба жидкой стали внутри слитка и давление роликов сегментов проводки. Кристаллизатор является зоной первичного охлаждения жидкого металла, которая определяет качество слитка.

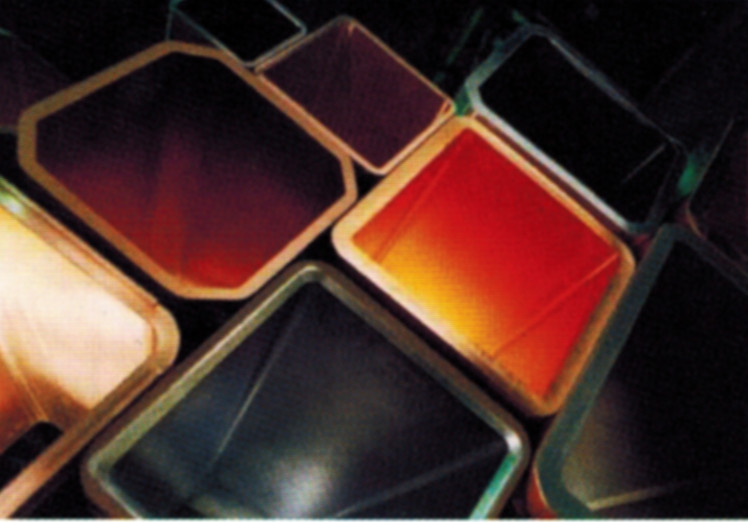

1) Гильзовые кристаллизаторы.
Жесткие условия работы гильзовых кристаллизаторов требуют применения для их изготовления материалов с высокой прочностью на разрыв, достаточной твердостью, низким температурным расширением, и хорошей теплопроводностью.
Поэтому для изготовления гильзовых кристаллизаторов MEPC применяет сплавы TP2 (медь раскисленная фосфором), Cu-Ag 0.1 (серебросодержащая медь) и Cu-Cr-Zr (медь-хром-цирконий).
|
Кристаллизатор
|
Размер
(мм)
|
Толщина стенки
(мм)
|
Длина
(мм)
|
Радиус (мм)
|
Примечание
|
|
Гильзовый, квадратный
|
50*50 - 500*500
|
6-50
|
700-1000
|
4000-17000- криволинейных МНЛЗ, (также без кривизны)
|
| С установоч-ными элемен- тами,с различ- ными форма- ми конусности |
|
|
Гильзовый, прямоугольный
|
100-
500*650
|
6-50
|
700-1000
|
4000-17000- криволинейных МНЛЗ, (также без кривизны)
|
| С установоч-ными элемен-тами,с различ- ными форма- ми конусности |
|
|
Гильзовый, круглый
|
Ø110-
Ø1200
|
10-50
|
700-1000
|
5000-17000- криволинейных МНЛЗ, (также без кривизны)
|
|
С установоч-ными элемен-тами,с различ-ными форма- ми конусности
|
|
|
Гильзовый, нестандартной формы
|
-
|
12-50
|
780-1016
|
6000-17000
|
| С установоч-ными элемен-тами,с различ-ными формами конусности |
|
|

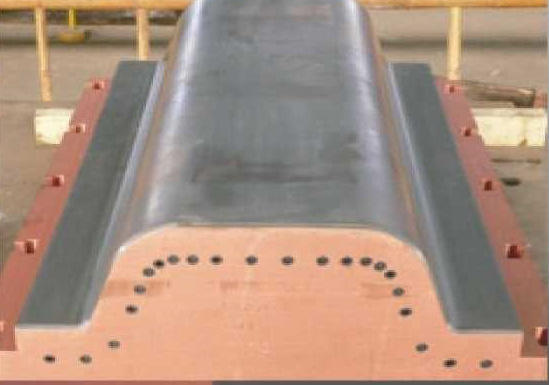

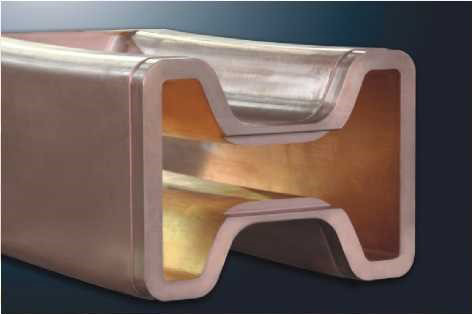

Гильзовый, для балочной заготовки («собачья кость»)
|
-
|
12-50
|
780-1016
|
6000-17000
|
| С установоч-ными элемен-тами,с различ-ными формами конусности |
|
| |
|
|
|
|
|

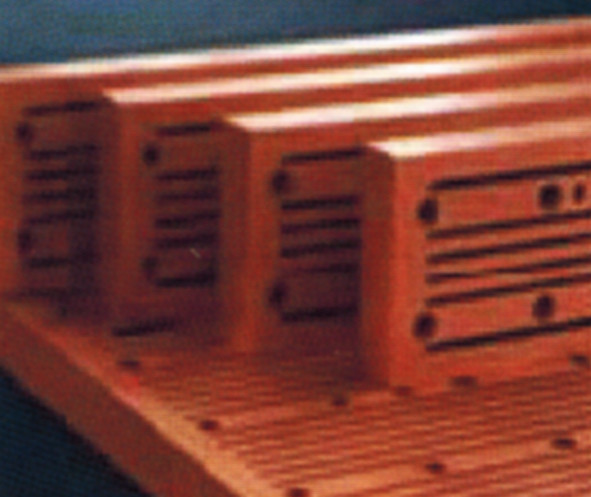

2) Ящичные кристаллизаторы
|
Кристаллизатор
|
Толщина стенки
(мм)
|
Ширина
(мм)
|
Длина (мм)
|
Материал
|
Покрытие рабочие поверхности
|
|

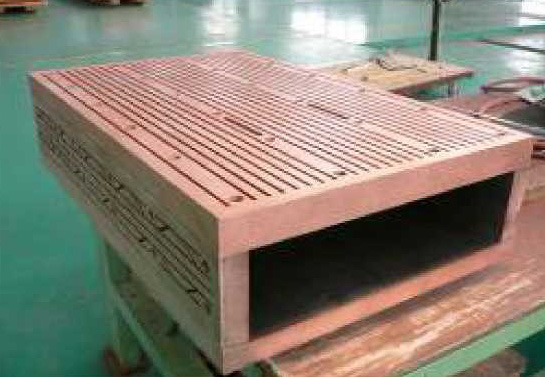

Слябовый
|
30-65
|
700-1000
|
500-3600
|
Cu-Cr-Zr
или
Cu-Ag
|
Ni-Co, Cr, Ni-Fe
|
|

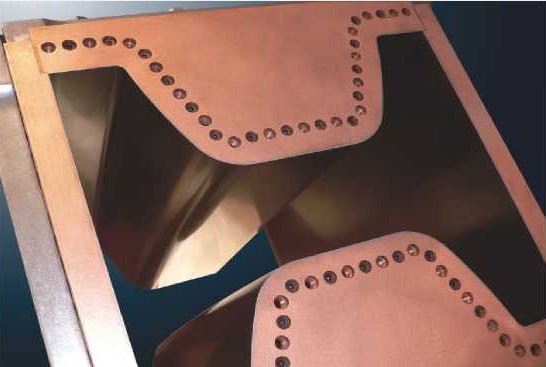

«Собачья кость»
|
200-250
|
700-1000
|
500-1000
|
Ni-Co, Cr, Ni-Fe
|
|
Прямоугольный
|
30-60
|
80-600
|
500-900
|
Ni-Co, Cr, Ni-Fe
|
|
Тонкий сляб
|
--
|
1100-1200
|
1200-2000
|
Ni-Co, Co-Ni
|
|
Сверхтонкий сляб
|
-
|
1100
|
1530
|
Ni-Co, Co-Ni
|
| |
|
|
|
|
|

|
